高速伺服真空吸塑成型机 · 简介
>> 本机主要针对 PP、PET、等环保材料的成型拉伸稳定而设计，上下模采用伺服马达匀速驱动以便于保证高精度产品拉伸成型；
>> 采用伺服驱动和全电脑 PLC 控制，具有储存记忆、修正功能(精确度±1mm)同时具有胶片退出功能，避免胶片之浪费，上料采用自动设计；
>> 为配合不同材质成型，真空排量采用双体同阀互补设计，保证了拉伸度及高难度产品快速成型；
>> 为保证不同规则产品的成型稳定性，脱模装有上模、顶模重复或多种频率模式可供选择；
>> 电炉采用封闭式横向往复设计，温控采用恒压独立控制，加热稳定、补充均匀，可有效的解决 PET 类材料发白、变形等不良浪费现象，节约电量40%以上；
>> 加大冷却装置及快速冷水喷雾，并设有辅助脱模喷剂功能，使之加快生产速度，效率比传统机快40%以上；
相关产品推荐
专业 成就品牌
视频播放失败，请联系站点管理员！
VERY PROFESSIONAL
细节 铸就品质
HIGH QUALITY

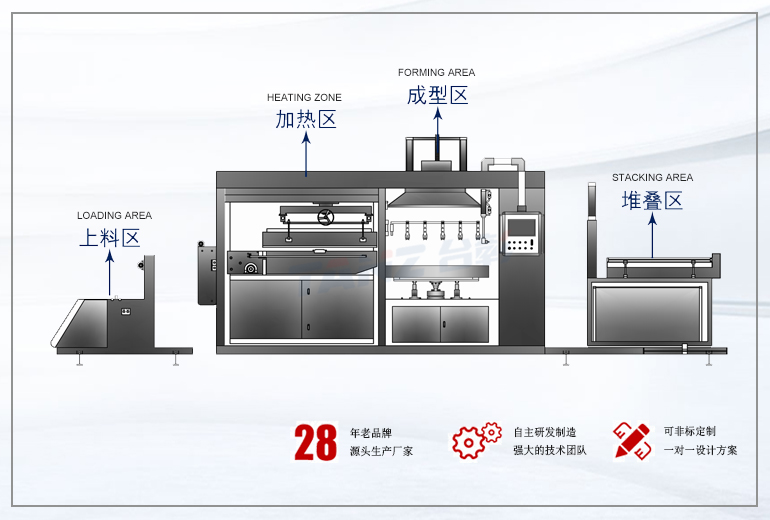

输送部分采用内部有冷却水的铝轨，提高输送效率65虹链带齿，非常坚硬，高弹性和耐热性; 轨道的宽度可自行自动调节，从250mm-720mm不等。
路轨
履带式冷却铝轨
采用快速反应和有效的温控模块，保证板料均匀加热，提高生产速度。热转换效率高，有效缩短机器的预热时间约50%，节约能源30%以上。
加热炉
多段式陶瓷加热
每个工位采用采用四柱(40Cr钢)结构支撑，模具板(QT-600钢)的整体结构采用高精度数控铣床加工而成，持续稳定运行能力强。
成型
成型·裁切..可定制工位
下料裁切采用双动夹板、电动切片方式，满足阴、阳模任何形状制品的分版裁切。微电脑触摸屏控制系统，操作直观易用，维护方便简单。
下料堆垛
整模横切落入料盒
广泛应用于：

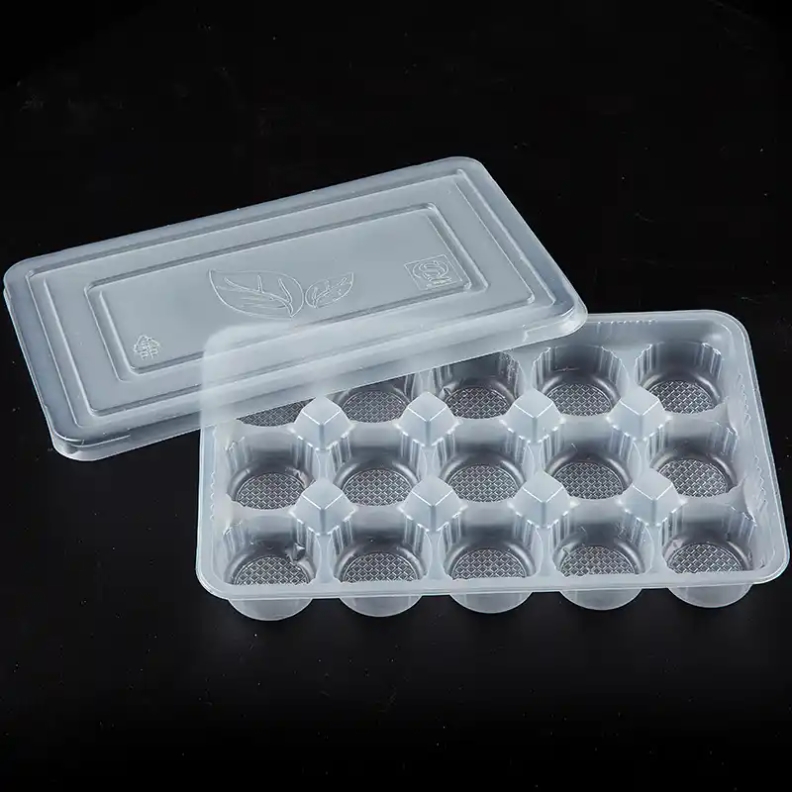

适用于厚度为0.15-2.0mm的PS HIPS,PVC,PET,PP、PE、PS、KPS、GPET、ABS等热塑性材料成型， 加工高透明，高拉伸、圆形、方形、不规则、上下双向拉伸，翻边产品、可生产塑料饭盒，电 子托盘、食品包装盒、医药包装盘、工具成品包装、育苗盘、一次性碗、盖、碟子等塑料产品。
| Model （型号） | TZ-1220F | |
| Forming Method (成型方式） | 负压成型 | Negative pressure forming |
| Mould Size (Max.) 模具规格 | 760*1220mm | |
| Forming Depth (Max.)成型深度 | 180mm | |
| Sheet thickness：适用材料厚度 | 0.16-2.0mm | |
| Forming Speed (Max.)成型速度 | 6-15次/分钟 | 6-15times/min |
| Air pressure（气压） | 0.6-0.8mpa | |
| Sheet width (Max.)（片材宽度） | 490-750mm | |
| Suitable Sheet（适用材料） | PP, PS, HIPS, PET, PVC, PLA.... | |
| Power supply（电源电压） | 380V/50Hz，三相四线 | AC 380V, 50Hz, Three-phase, Four-wire |
| Heating Area（发热功率） | 39KW | |
| Rated power（额定功率） | 55Kw | |
| Procedure（工位） | 单工位成型 | single station forming |
| Weight （重量） | 4.8吨 | |
| Dimension（机器尺寸） | 长：10.5米 x 宽：2.15米 x 高：2.8米 | L105000*W2150*H2800mm |
| Touch Screen（触控屏） | 昆仑通态（中国） | KUNLUN TONGTAI(CHINA) |
| PLC (可编程逻辑控制器) | Siemens 德国西门子 | |
| Servo pack（伺服电机） | Inovance 汇川 | |
| Servo Motor（伺服电机） | Inovance 汇川 | |
| Heater（加热器） | 埃尔斯坦（德国）/台湾奇特 | ELSTEIN(Germany) |
| Temperature control module（温控模块） | 日本山武温控器带机箱 ，1对1控温 | Yamatake Temperature Control system (Japan) |
| Filter（过滤装置） | CKD(日本) | |
| Solenoid Valve（电磁阀） | CKD(日本) | |
| Solid State Relay（固态继电器） | 日本欧姆龙（OMRON） | |
| Proximity Switch（接近传感器） | 日本欧姆龙（OMRON） | |
| Circuit Breaker（断路器） | 施耐德（法国） | SCHNEIDER(France) |
| AC Contactor（交流接触器） | 施耐德（法国） | SCHNEIDER(France) |
| Power switch（电源开关） | 日本“富士Fuji” |
